Slim rolluik en Gordijn maken | Welke module heb ik nodig

Wij verkopen Rolluikmodules die je aan kunt sluiten op je 230V rolluikmotoren. Rolluikmotoren zijn meestal 230V motoren en die kunnen 1-op-1 aangesloten worden op een rolluikmodule. Lastiger word het wanneer je je electrische garagedeur of zelfs je electrische gordijnsysteem wilt bedienen met je domotica controller./sensoren/deur-en-raam-sensoren
ondanks dat de voorbeelden op onze projecten pagina krijgen we nog steeds regelmatig de vraag welke module je het beste kunt gebruiken.

Tijd voor een klein verhaaltje...

Uitgangs situatie
We gaan uit van een systeem zoals dat vaak gebruikt wordt voor garagedeuren (en gordijnsystemen).
Het bestaat uit een motor in een behuizing. In de behuizing zit electronica om de motor aan te sturen.
Vaak met een afstandsbediening en een aansluiting voor een drukknop in de schuur.

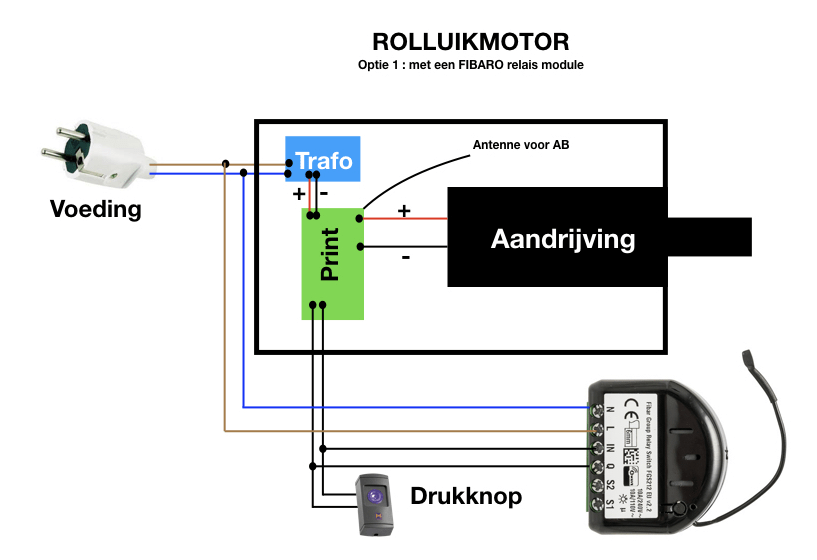

Optie 1 : Maak een virtuele drukknop.

Dit is de makkelijkste oplossing en als je creatief bent dan zul je veel meer mogelijkheden ontdekken om allerlei apparaten te domotiseren. We veranderen niets aan de motor. het enige dat we doen is een FIBARO relaisschakelaar (die schakelt een contact 'potentiaalvrij'). Dit is wat je ook met je vinger doet als je op de knop drukt. Je maakt een contact tussen 2 draden. Vanuit de motor staat er namelijk al op 1 kant stroom. Als je contact maakt dan loopt de stroom door de andere draad weer terug naar de motor, hét signaal om de de motor te starten. Dit werkt altijd in de een volgorde Open-Stop-Dicht, enzovoorts.
Om zeker te weten of een deur open of dicht is kun je het beste werken met één of twee raam/deursensoren en een stukje slimmigheid. Maar dan kun je wel hele leuke dingen programmeren. De FIBARO module dient wel ingesteld te worden zodat de schakelaar automatisch 'uit' springt. Anders blijft hij op de knop drukken.... Dit kan met een scene, maar beter is om dit te doen door gebruik te maken van de 'auto-relays-off' functie (parameter 4).
Je kunt er voor kiezen om de schakelaar ingangen van de FIBARO module te gebruiken (230V!), maar niet voor de bestaande schakelaar die al op je muur zit, want die kan waarschijnlijk geen 230V aan!
Nu kun je hele leuke scenes maken zoals een postbodestand waarbij de deur maar een stukje opengaat.
Maak een scene die het volgende doet.
- Activeer de module (omdat je parameter 4 hebt ingesteld op bijv 1 seconde gaat hij weer uit)
- De garagedeur gaat nu open.
- Na 4 seconden activeer je de module weer. De garagedeur stopt nu op een bepaalde hoogte.
- De postbode kan nu het pakketje neerleggen, maar er niet vandoor gaan met je motor of andere spullen :)
- Na 45 seconden activeer je de module voor de laatste keer, de garagedeur gaat netjes dicht.
Zit de postbode er nog onder als je thuiskomt dan kun je kun je de 45 seconden nog aanpassen :)

De scene kun je naar hartelust uitbreiden. Denk aan een controle vooraf of de garagedeur wel echt dicht is. En als je een Homecenter 2 met Satel alarm hebt, kun je zelfs automatisch het alarm uit- en weer aanzetten, maar natuurlijk alleen als het alarm er al op stond.
In het demohuis werkt dit als een zonnetje. Het project vind je hier.

Nadeel van dit systeem is dat je niet kunt zien op welke positie de garagedeur staat (of het gordijn).

Optie 2: De hele boel eruit
Deze optie is wat ingrijpender en vereist iets meer electro-kennis. En mogelijk kan het ook niet met alle motoren.
Het idee hierachter is om de printplaat te verwijderen en om een gelijkstroom-rolluikmodule te monteren die de rol van de printplaat overneemt. De module werkt op 12-24V gelijkstroom en dus niet op 230V! Mocht je geen permanente 12-24 gelijkstroom hebben dan werkt deze optie niet. Als de trafo op de print zit bijvoorbeeld, of wanneer het een geen motor is die op gelijkstroom werkt.

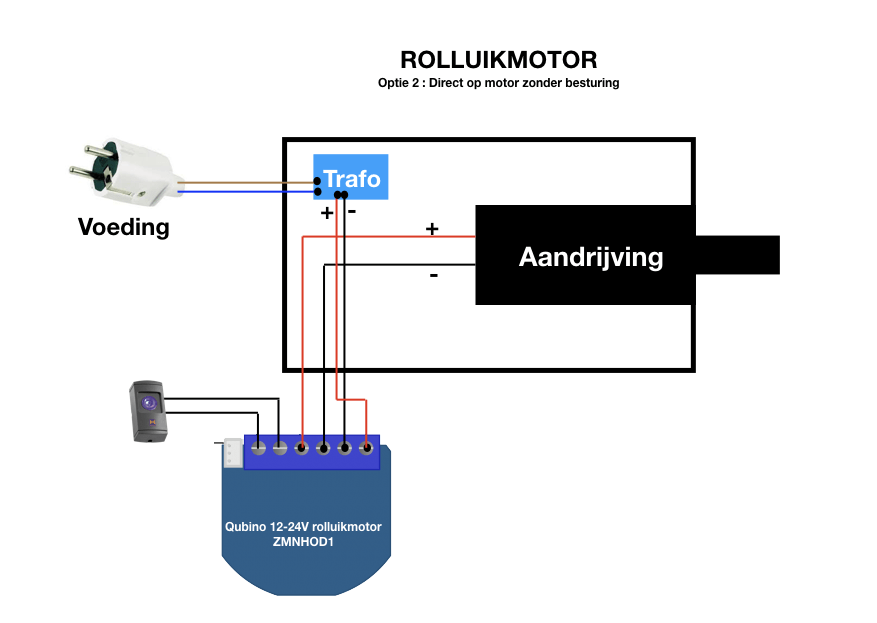

Het aansluitschema staat hierboven weergegeven. Let op dat je nog een parameter in moet stellen. Dat is parameter 74, dit is de tijd die het duurt om de garagedeur of het gordijn te openen of te sluiten. Omdat er GEEN eindafslag is moet je deze met de hand instellen. Het kan dus zijn dat op termijn het iets verloopt (wij raden aan om de tijd iets groter in te stellen). De motor loopt dan wel een korte periode door maar dan heb je geen verloop. Mogelijk kan dit wel schade opleveren voor de motor (controleer dat).
Ons project vind je hier.

Vanaf nu kun je altijd pakketjes ontvangen!
Succes.
