Axa slimme raamopener | Met een beetje solderen een leuke oplossing
Opmerking: dit project is ontwikkeld door een goede klant van ons. Harold, bedankt voor de informatie!
Eigenlijk heb ik twee varianten geprobeerd, eerst heb ik de AXA RV2900 met de bijgeleverde infrarood afstandsbediening getest. Daarvoor heb ik een FIBARO FGS-221 gekoppeld aan mijn Vera Light.
Dit werkt wel aardig, zolang de printplaat uit de standaard meegeleverde afstandsbediening van de AXA met het infraroodoogje voor de AXA raamopener ligt. Het kan echter dat deze configuratie niet betrouwbaar werkt, bijvoorbeeld door het zonlicht of als het te donker is.
Uiteindelijk heb ik gekozen voor de bedrade versie.

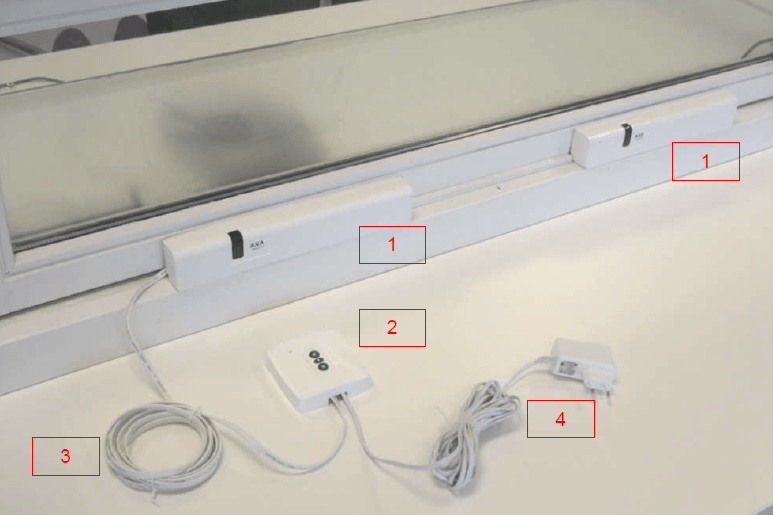

Hiervoor heb je de onderdelen van de AXA raamopener nodig, zoals in onderstaande afbeelding weergegeven.
Wat heb je verder nodig:

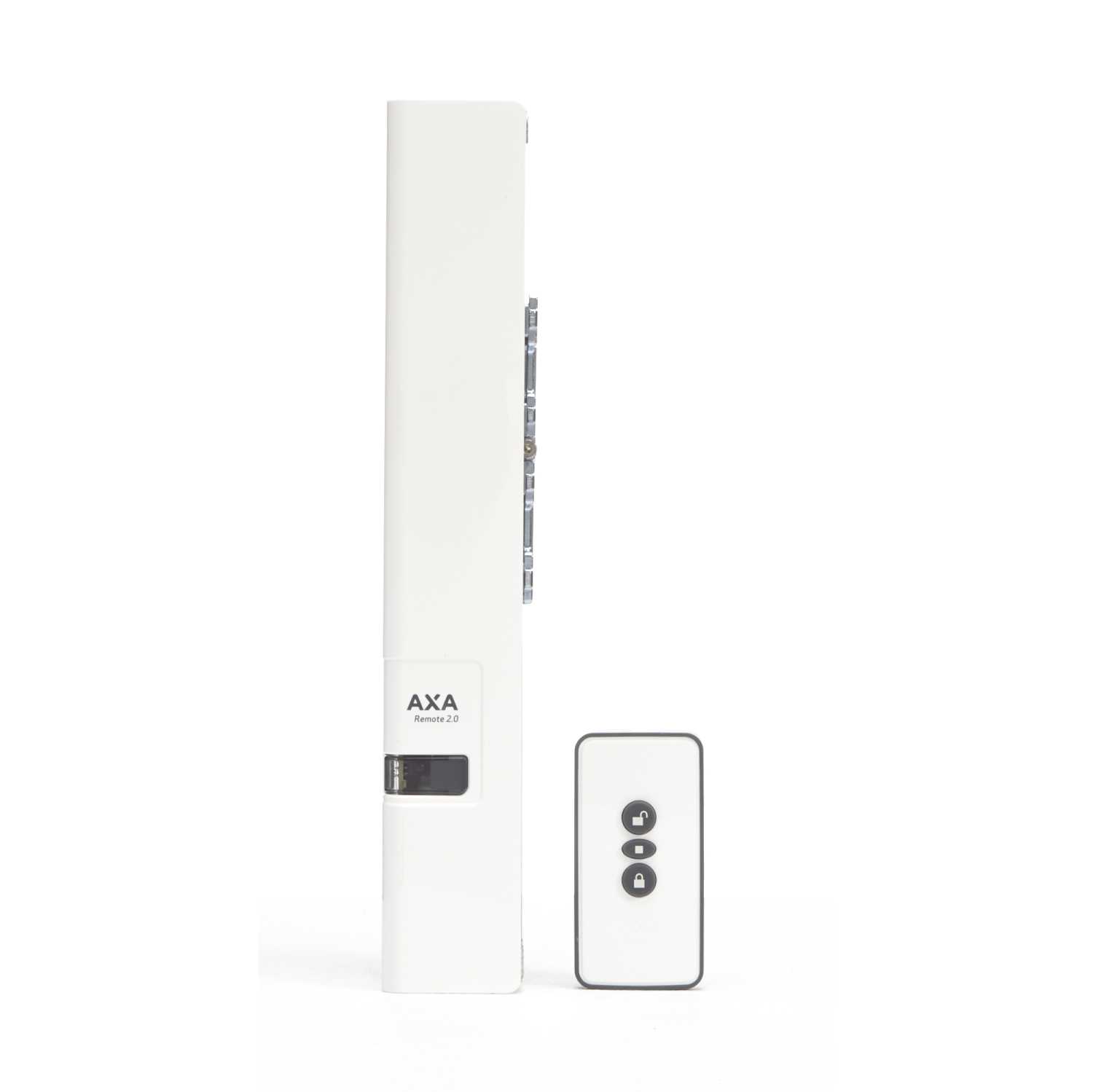

- één of meerdere (doorgeschakelde) AXA Remote 2.0 raamunit(s),
- wandbedieningsknop, artikel 2902-80-98 (officieel uit het assortiment bij AXA maar in de bouwmarkten volop te koop),
- verbindingskabel, RJ25 kabel-stekker (meegeleverd bij artikel 2902-80-98),
- AXA Adapter voor de Remote 2.0 (7.5Volt, 800mA), artikel 2902-31,
- FIBARO FGS-221 2*1,5 KW schakelmodule.

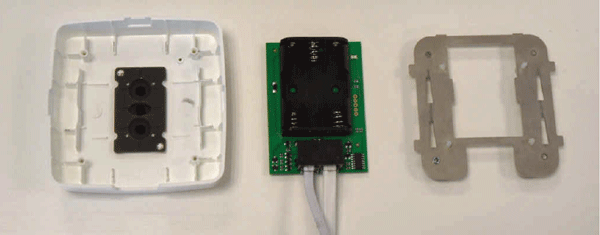

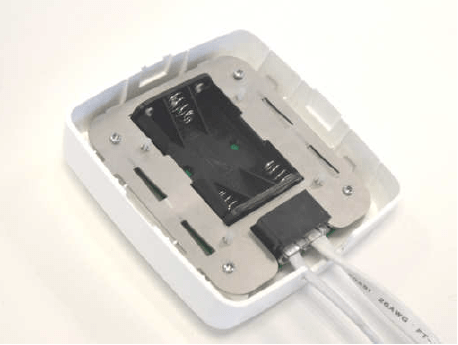

Voor het ombouwen naar een Z-wave bediening monteer je de hele set volgens de handleiding van AXA, met uitzondering van de wandbedieningsknop. Deze wandbedieningsknop demonteer je volgens onderstaande afbeelding:

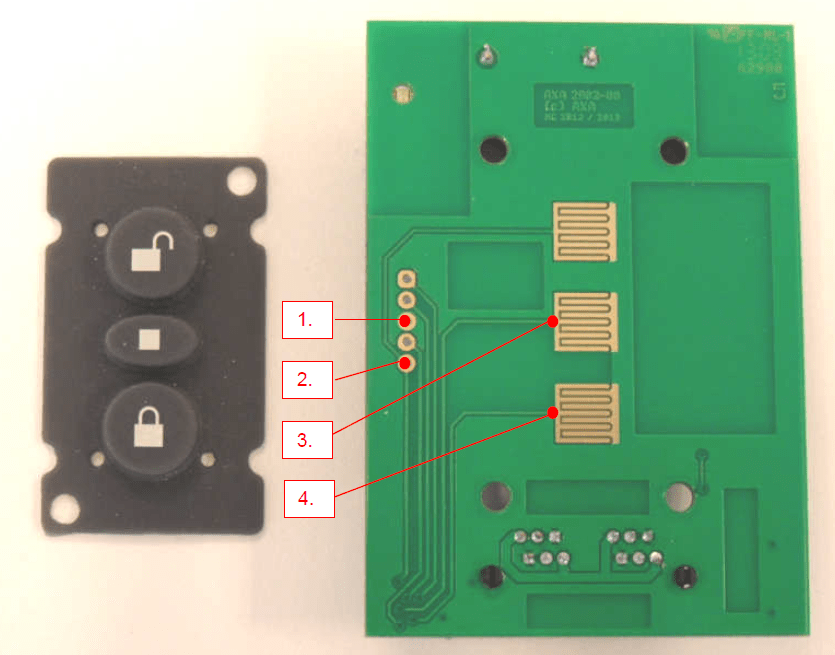

Printplaat van wandbedieningsknop, met contactpunten voor externe aansturing:

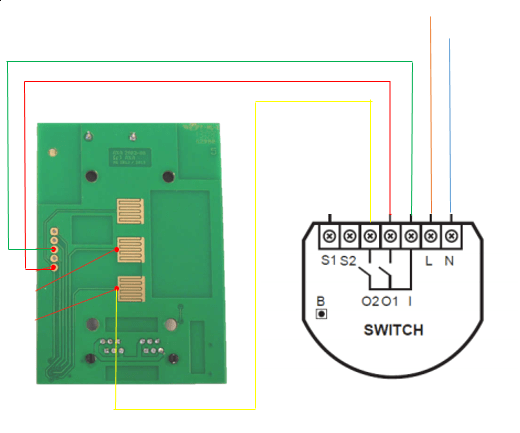

Signaal Open = Kortsluiting tussen (1) en (2)
Signaal Sluiten = Kortsluiting tussen (1) en (4)
Aansluitpunt 3 gebruiken wij niet.

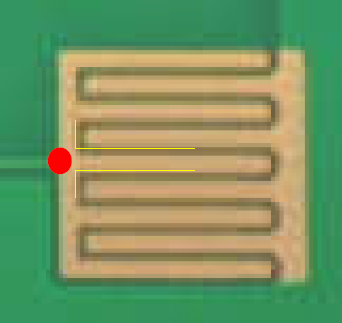

Let op bij het solderen: de aan te brengen soldeer mag de twee in elkaar hakende kopervelden niet met elkaar verbinden (dus niet over de gele lijnen gaan!).
Als laatste heb ik de instellingen in de interface van Vera als volgt aangepast:

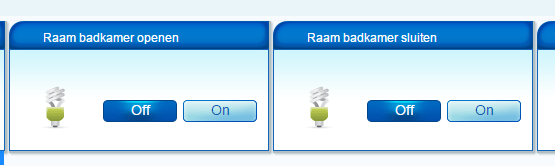

Parameter 4 en 5 ingesteld op een “auto off” met een duur van 15 milliseconde (foto's van de Vera UI5 interface).
