Slimme verwarming | Slim schakelen van je vloerverwamingspomp
Scenes gebaseerd op een Homecenter. Binnen een jaar je investering terugverdiend!
Bij alle vloerverwarmingssystemen wordt gebruik gemaakt van een pomp om het water rond te pompen. Deze pomp draait echter 24 uur per dag terwijl dat helemaal niet nodig is en dus feitelijk te veel energie verbruikt.
Om dit te lijf te gaan bestaan er een aantal ideeën gebaseerd op de temperatuur van het aangevoerde water maar het kan veel simpeler en betrouwbaarder.
De enige investering zijn 2 NEO Coolcam tussenstekkers. Hiervoor is gekozen vanwege de gunstige prijs en het feit dat ze stroom meten.
De eerste stekker plaatsen we bij de Cv-ketel en de tweede bij de pomp van de vloerverwarming. Normaal gesproken worden beide apparaten met een stekker aangesloten dus lekker makkelijk.
De tussenstekker van de Cv-ketel direct verborgen maken in je systeem, deze wil je niet per ongeluk uitzetten. (Je kunt vanaf nu wel de ketel vanuit de luie stoel een harde reset geven.)

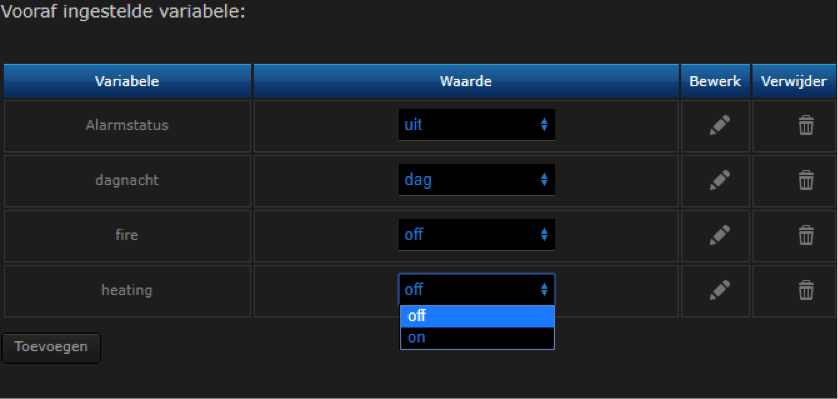

We beginnen met het maken een variabele die de status van de ketel weergeeft:
We gebruiken een variabele omdat we de status van de verwarming misschien wel in andere scenes willen gaan gebruiken.
Nu gaan we bepalen wanneer welke van de 2 statussen van toepassing is. We baseren dit op de stroomafname van de Cv-ketel (niet op afgenomen vermogen aangezien in versie 4.140 van HC-2 er geen scenes gemaakt kunnen worden met afgenomen vermogen als uitgangspunt)
In het voorbeeld is de stroomafname van de Cv-ketel in rust 0.05A namelijk alleen de elektronica van de Cv-ketel en als deze gaat verwarmen en dus zijn eigen pomp activeert 0.3A.

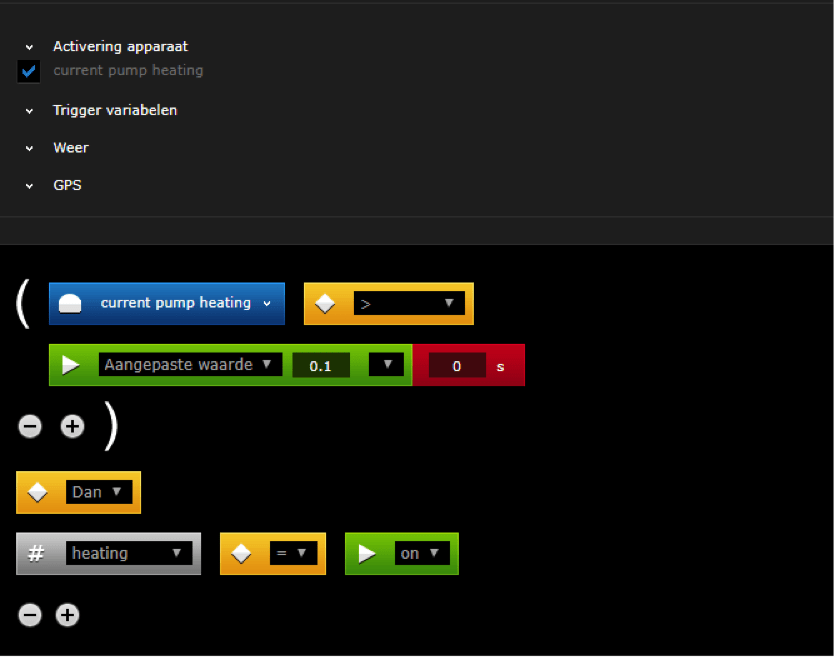

Om de status van de verwarming op aan te zetten maken we een scene die bepaald dat dit gebeurd zodra de waarde van de afgenomen stroom hoger is dan 0.1A.
Deze scene ziet er zo uit:

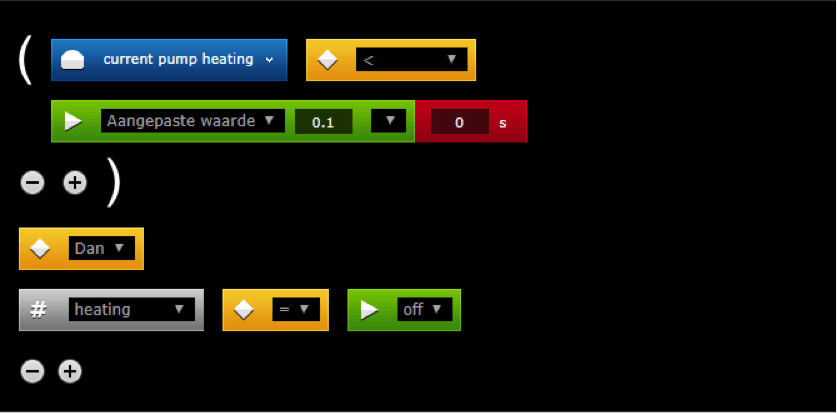

Om de status naar uit te zetten gebruiken we de volgende scene:
Nu zijn we klaar om de pomp van de vloerverwarming te gaan bedienen en dat gaat zoals te verwachten erg makkelijk.
De pomp gaat draaien met de volgende scene:

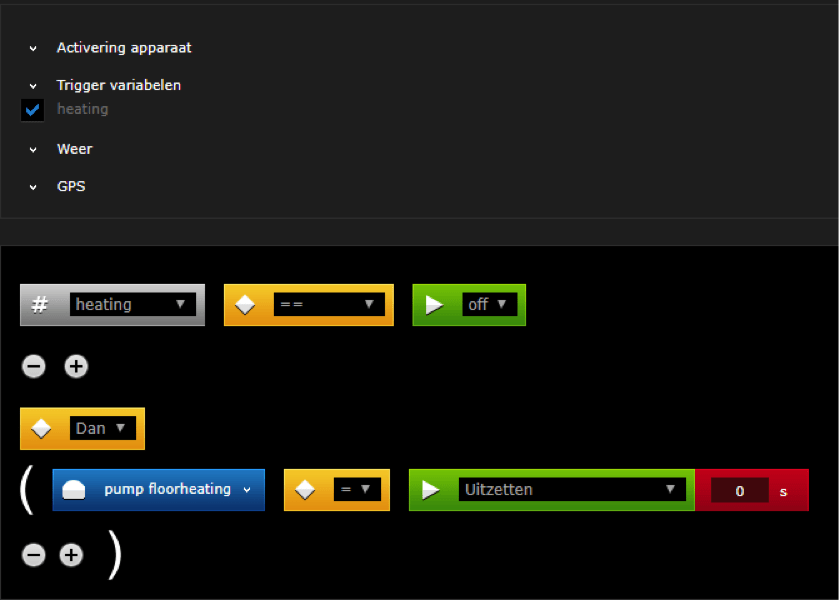

En de pomp stopt met draaien met de volgende scene:
Het aardige, of misschien wel geniale, van deze oplossing is dat de pomp van de vloerverwarming “meelift” op de intelligentie van de Cv-ketel. In de meeste Cv-ketels wordt namelijk de nadraaitijd van de ingebouwde pomp ingesteld en is er tevens een onderhoudsprogramma die de pomp regelmatig laat draaien om vastlopen te voorkomen. Daar maken we dan heel simpel gebruik van!
