Dit project in het kort
Wat maken we slim :
we gaan een gewone deurbel slim maken door hem te koppelen aan ons smart home system.
Hoe lang ben je er ongeveer mee bezig :
Afhankelijk van de oplossing die je kiest tussen de 10 minuten en 1 uur.
Moeilijkheidsgraad :
Gevorderd.
Gebruikte producten in dit project
Inmiddels zijn er al vele slimme deurbellen op de markt. Veel van hen kun je via een integratie al koppelen aan je smart home systeem. Heb je een traditionele deurbel die je soort-van slim wil maken dan kan dat ook. In dit project leggen we uit hoe je dat kunt doen.
Voorbeeld 1 | Koppelen van een draadloze deurbel
Er zijn draadloze deurbellen die werken met een drukker en een losse gong binnen. Vaak is de gong een stekker achtig apparaat dat je zo in het stopcontact stopt.
Heb je een dergelijke deurbel dan is de oplossing heel eenvoudig. Plaats een tussenstekker tussen de gong en het stopcontact en maak een scene in je smart hub met het stroomverbruik als trigger, als stroomverbruik >20W dan start een actie. Dit is de makkelijkste manier om een draadloze deurbel slim te maken.
Voorbeeld 2 | Een bedrade deurbel slim maken (wisselspanning)
Heb je een 'gewone' deurbel thuis die werkt met een deurbeltranfsormator dan kun je onderstaande gebruiken om de deurbel 'slim' te maken zodat je een trigger ontvangt op je smart home hub. Met die trigger kun je dan weer een scene starten.
Naast een deurbel en een smart hub heb je ook nodig
- smart implant (FIBARO of Shelly)
- Het Wisselstroom relais van Satel (een gewoon relais werkt niet)
Door gebruik te maken van het speciale wisselspanningsrelais kunnen we het wisselstroomsignaal omzetten naar een vrij schakelsignaal. Dit signaal kan een binaire sensor triggeren die een scene kan starten.
In onderstaande schema hebben wij een ring deurbel gebruikt, maar het gaat vooral om de aansluiting.
Afbeelding : Aansluitingen bedrade deurbel.
Uitleg
Parallel over de beldraden sluit je twee extra draden aan op de +/- aansluitingen (rode draden in de tekening); deze vormen de ingangsspanning van het relais.
De smart implant wordt gevoed door een standaard 12V / 1A gelijkspanningsvoeding. De groene en de blauwe draad van de binaire sensor worden aangesloten op de NO (normal open) en C (contacten) van het relais. In plaats van de groene kun je ook de gele draad nemen, dat is de tweede input van de binaire sensor.
Wanneer je de deurbel indrukt moet - als het goed is - de ingang van de smart implant veranderen.
Voorbeeld 3 | Een bedrade deurbel slim maken

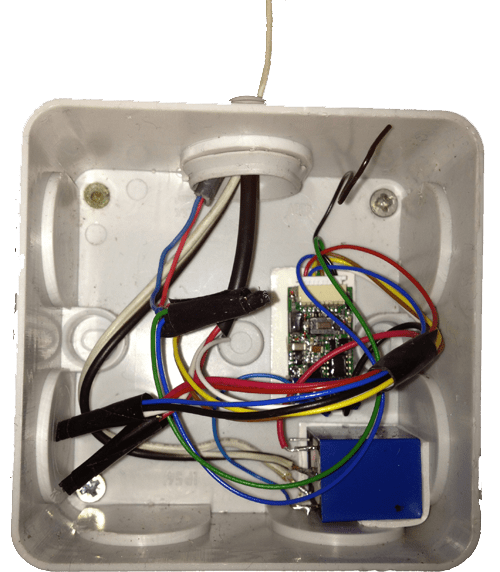

In de bestaande deurbel (die op batterijen werkt) zit een smart implant van FIBARO. De drukknop en de feitelijke bel zijn van elkaar losgekoppeld; de Z-wave sensor van FIBARO is daar tussen geplaatst. De deurbelknop dient als input voor de binaire sensor, en de uitgang van de binaire sensor schakelt de feitelijke gong. Omdat de uitgang van de binaire sensor maar 150mA kan schakelen, zit er een relais tussen de bel en de uitgang van de sensor. Een 9V batterij als voedingsbron voor de binaire sensor en het relais bleek om de twee dagen leeg te zijn - dat leek ons niet handig - daarom voorziet een standaard 12V voeding de binaire sensor en het relais van stroom.
Wanneer de deurbel wordt ingedrukt gebeurt het volgende:
- De binaire sensor stuurt een Z-wave signaal naar de controller en activeert tegelijkertijd 1 van de 2 uitgangen;
- Het relais wordt geschakeld en de gong wordt via het relais geactiveerd;
- In de Z-wave controller (bijvoorbeeld de Vera Edge of de FIBARO Home Center 2) komt een trigger binnen;

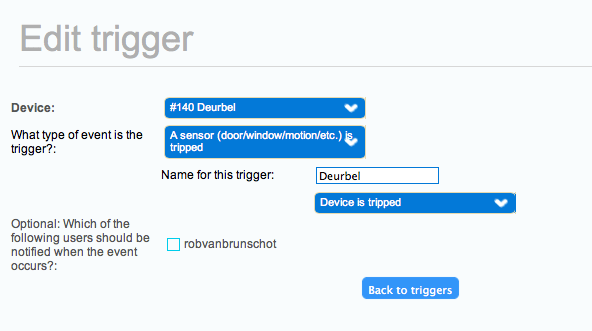

- Met de trigger wordt een scene gestart om een actie uit te voeren (pushbericht sturen, lamp in de gang aan etc.).

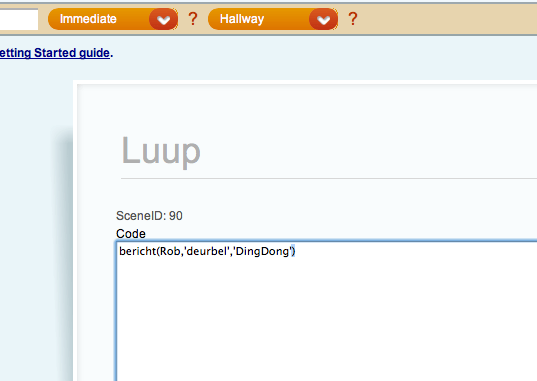

Hieronder staan 2 video's. Video 1 is gemaakt in de Vera controller (UI5) en laat zien hoe je eenvoudig een scene maakt op basis van een trigger.

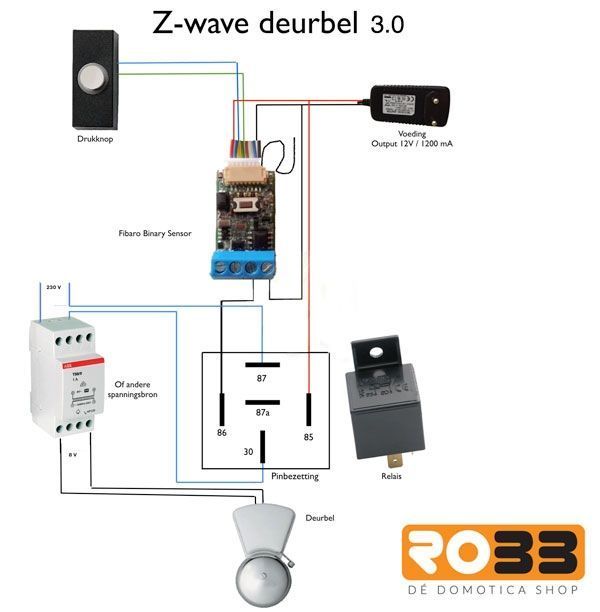

Aansluitschema slimme deurbel
Onze bestaande deurbel werkt op batterijen (gelijkspanning). Als je bel door stroom gevoed wordt, moet je het schema iets aanpassen.

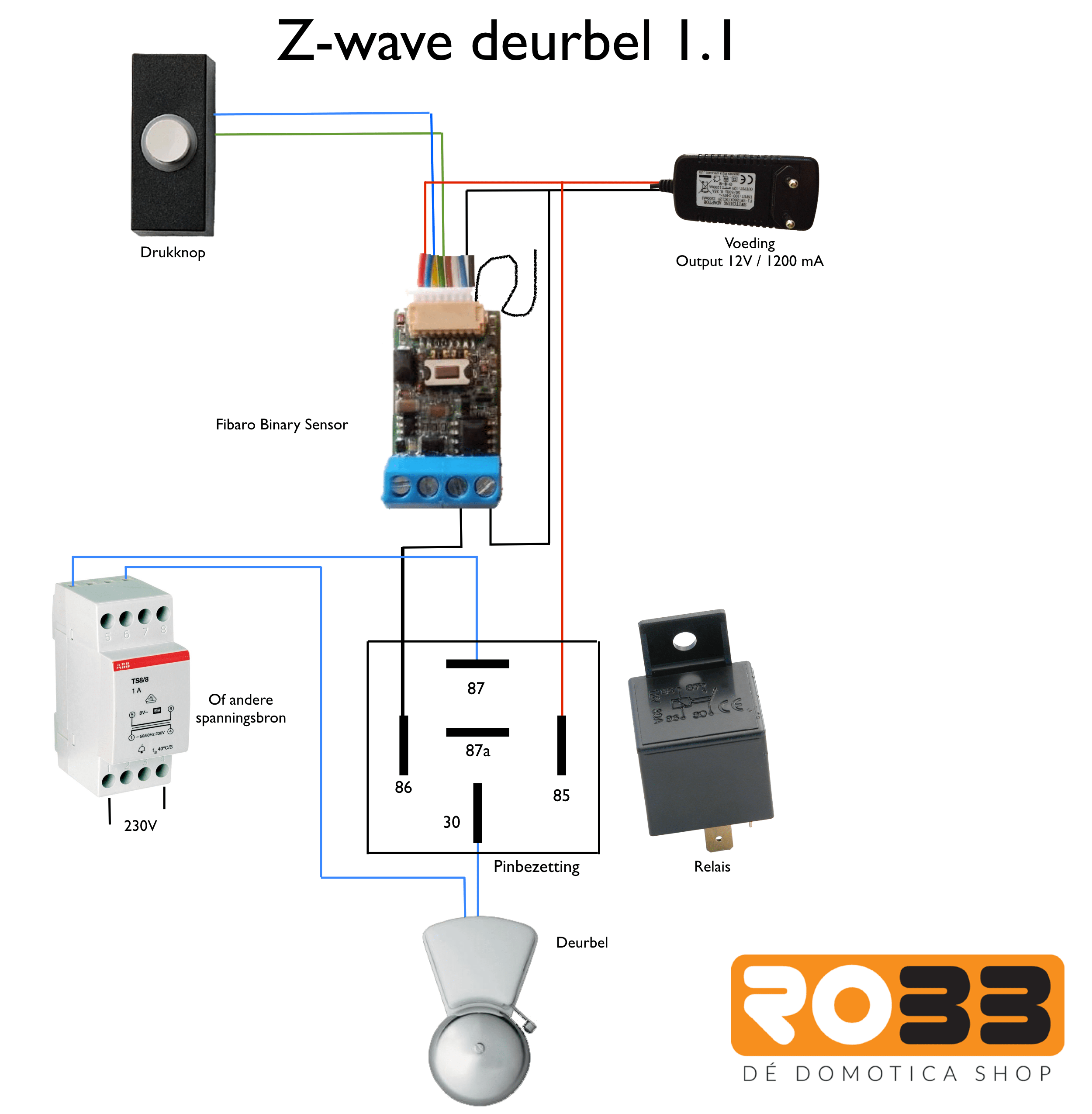

Aansluitschema Slimme deurbel (op basis van het nieuwe relais)
Aansluitschema Z-wave domotica deurbel
(op basis van het eerste type relais dat we verkochten)

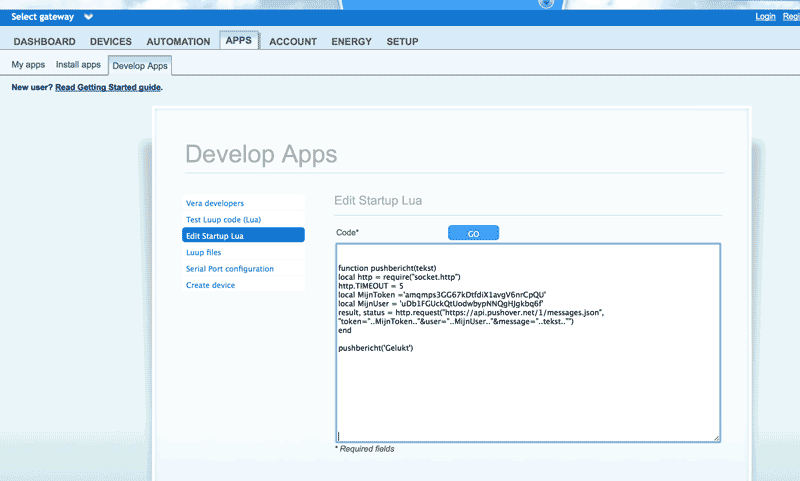

Het script dien je in de startup lua te plaatsen. Uiteraard met gebruik van je eigen MijnToken en MijnUser! (de hier vermelde zijn fictief)
--------
----------

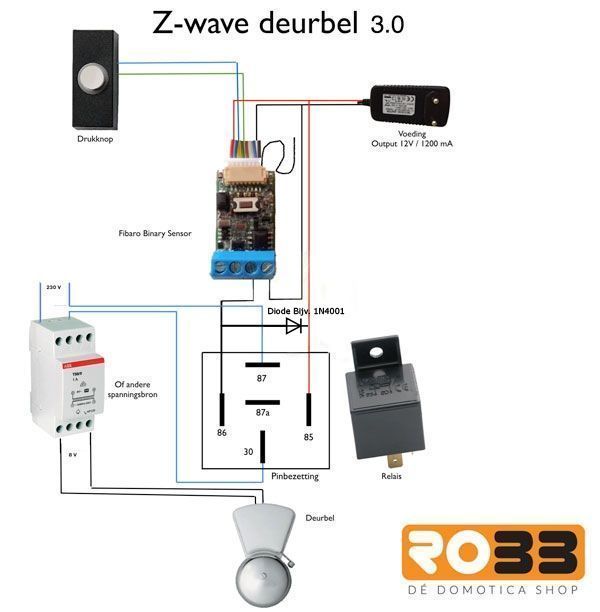

Een andere ROBBshop-klant gaf aan dat het beter is om een diode te plaatsen. Hiermee voorkom je blijkbaar zelfinductie.
