Dit project in het kort

Wat maken we slim :
We gaan je tuin slim maken, en wel de planten in je tuin. Door gebruik te maken van een slimme vochtsensor kun je eenvoudig controleren of je planten water nodig hebben.

Hoe lang ben je er ongeveer mee bezig :
2 uur denken we ongeveer

Moeilijkheidsgraad :
Moeilijk.

.

Gebruikte producten in dit project

FIBARO RGBW Controller 2

Maak Je Led-Strips Slim

Z-Wave

59,95

Op voorraad

i.v.m. de feestdagen kan de reguliere levertijd afwijken

Homey Pro

2023 Versie

8 Protocollen

399,00

Op voorraad

i.v.m. de feestdagen kan de reguliere levertijd afwijken

Vegetronix Bodemvocht Sensor Met 2m Kabel

2 meter

Bedraad

64,95

Uitverkocht

Je tuin in topconditie | Ja graag!

In dit project gaan we de Vegetronix bodemvochtigheid sensor gebruiken om het vochtigheidsgehalte van de bodem te meten. Als controller gebruiken we daarvoor de FIBARO Homecenter 2, maar dit kan natuurlijk ook met bijvoorbeeld de Homey. Deze meetdata kun je vervolgens gebruiken in een script die bepaald hoe lang een magneetklepschakelaar open moet staan en zo de voortuin bewaterd wordt. De magneetklepschakelaar wordt geschakeld door een Fibaro Relais module.

Wat hebben we gebruikt

- Vegetronix bodemvocht sensor
- Fibaro RGBW module
- 12 volt voeding

De Vegetronix sensor kan gevoed worden met 12v gelijkspanning en levert een uitgangssignaal van 0 volt (helemaal droog) tot 3 volt (staat in een glas water).

De RGBW module kan ook gevoed worden met 12v gelijkspanning en kan analoge inputsignalen verwerken van 0 tot 10 volt.

Stap 1 | het aansluiten van de hardware

De sensor heeft drie draden, die je als volgt aansluit:
Rode draad: aansluiten op + van de 12 volt voeding
Blanke draad: aansluiten op de - van de 12 volt voeding
Zwarte draad: aansluiten op de in1 aansluiting van de RGBW-module

Omdat zowel de sensor als de RGBW module op 12V werken, heb ik ze beide op dezelfde (waterdichte LED-)trafo aangesloten.

Met ons domotica tuinproject zorg je er voor dat de planten altijd vocht genoeg krijgen.

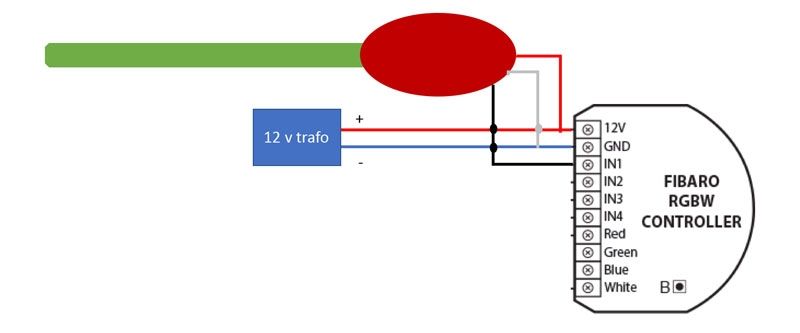

Afbeelding : Aansluitschema:

Let op: De + voor de module en de + voor de sensor zijn samen in de RGBW module aangesloten. Datzelfde geldt voor de - voor de module en de blanke draad van de sensor. Die + en - aansluiting zit heel dicht bij elkaar, zorg er dan voor dat er geen millimeter blanke draad zichtbaar is, om kortsluiting te voorkomen!

Stap 2 | het instellen van de RGBW module

Bij het includen van de RGBW module in Home Center2 krijg je de vraag waarvoor je hem wilt gebruiken: als RGBW controller of als input/output module. Kies de laatste optie (input/output module).

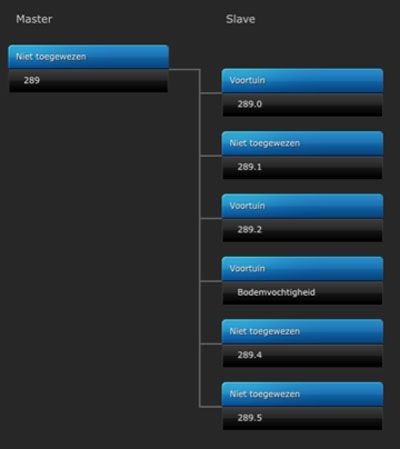

In de Home Center2 wordt een master device aangemaakt met zes slave-devices.

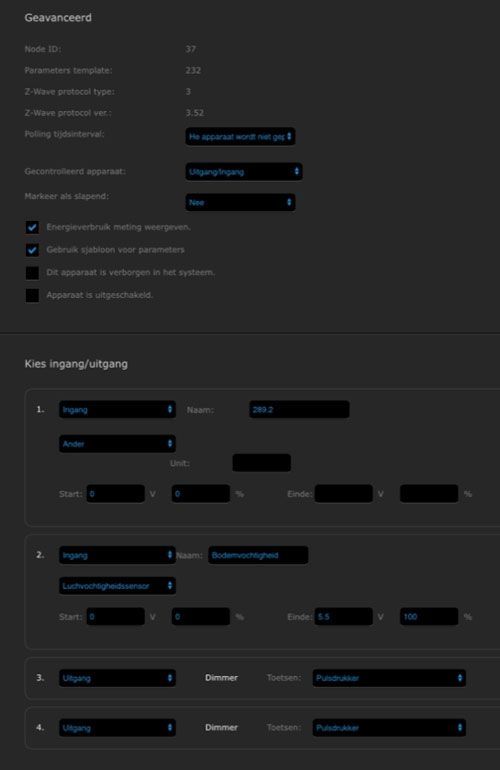

Instellingen van de RGBW module. Nu kun je hem gebruiken om het vocht in tuin te meten

Kies de slave-device die eindigt op .1, ga naar geavanceerde instellingen, daar kun je de instellingen voor de inputpoort in1 aanpassen. Zo kun je de schaalverdeling voor de meetresultaten instellen (0 volt = 0%, 3 volt = 100%). Je kunt ook aangeven wat voor soort sensor is. Dat wijzigt het plaatje bij het device.

Sluit de zwarte draad aan op in2, eventueel kun je het apparaat hernoemen naar bijvoorbeeld “Bodemvochtigheid”.

Stap 3 | testen

Als je in Home Center2 het device selecteert die in1 voorstelt, dan zie je een waarde (bijvoorbeeld 68.21). Dat het geen 0 is, komt waarschijnlijk doordat de sensor zo gevoelig is, dat het ook de luchtvochtigheid meet. Hou je hand om de sensor en je ziet de waarde realtime oplopen.

In eerste instantie schoot de gemeten waarde vrijwel bij elke wijziging naar 100%. Ik heb vervolgens de schaal aangepast naar 0-5.5 volt (zie stap 2). Nu werkt de sensor een stuk nauwkeuriger.

Je kunt natuurlijk ook de GreenIQ controller gebruiken. Die werkt out-of-the box met de vegetronix sensoren.

Succes!

Met dank aan onze slimme tuinier Reinier!
