Titel van het project

Slimme afstandsbediening | Bedien je huis met 1 knop

Steeds meer, maar nog lang niet alle apparaten kunnen direct of indirect via een API aangestuurd worden. Gaat het niet zoals het zou moeten, dan moet het maar zoals het gaat, oftwel zelf een oplossing maken.
Als voorbeeld hebben we het NEMEF entr slote gekoppeld aan de FIBARO Home center 2. Gewoon door de knop van de keyfob in te drukken mbv van een FIBARO relais module. Voor de gelegenheid hebben we een mooi houdertje geprint.
Wat hebben we gedaan?

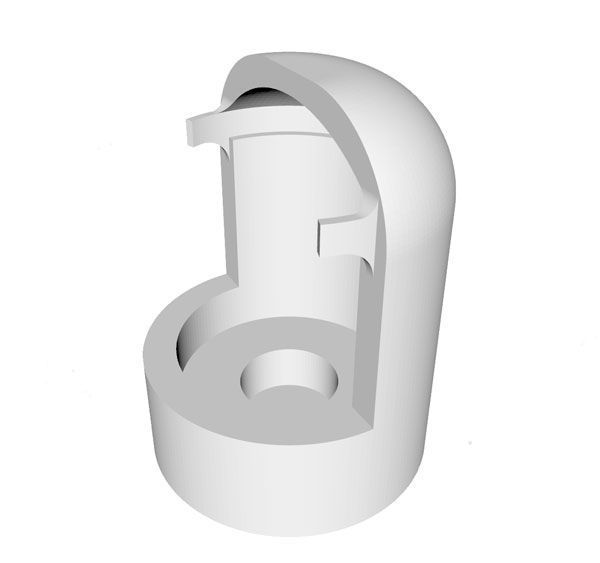

- Een houdertje geprint met onze 3D printer.
Dit is gelijk het moeilijkste. Per afstandsbediening dienen we een speciaal houdertje te printen. In dit geval hebben we hem voor de NEMEF ENTR keyfob gemaakt.
We zijn van plan om er meer te maken voor andere voedingen. Denk aan een behuizing voor Somfy io afstandsbedieningen.

Hieronder zie je het resultaat van de printactie, De NEMEF ENTR remote is omgekeerd geplaatst. Onder de Keyfob hebben we een lineair motortje geplaatst.
Voor de gelegenheid hebben we die even uit een Kallox-gordijn motor gehaald. We hebben inmiddels wat lineaire motortjes los besteld.

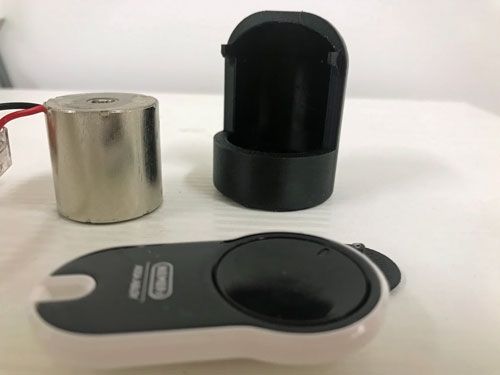

De losse componenten zie je in onderstaande afbeelding. Naast de behuizing hebben we nog een speciaal knopje geprint dat de drukknop bediend als er stroom op de spoel gezet word.

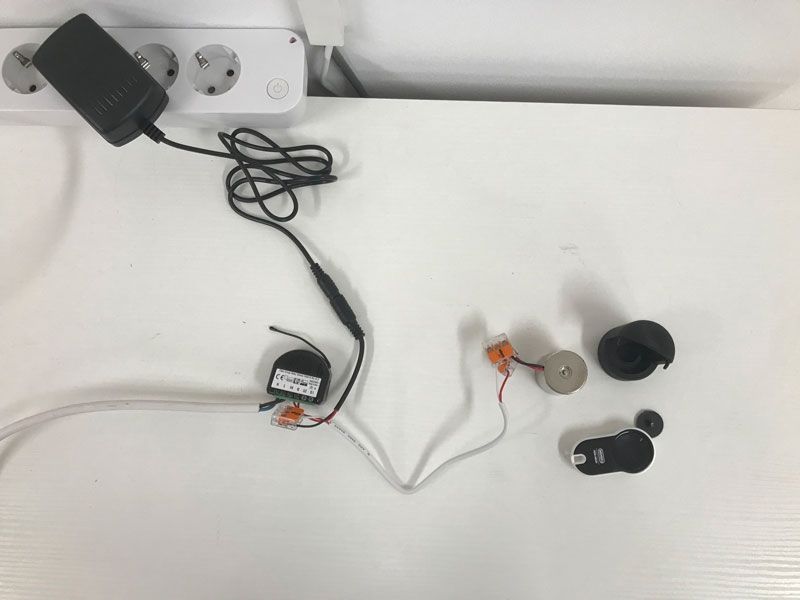

 Een totaal overzicht van de proof-of-concept

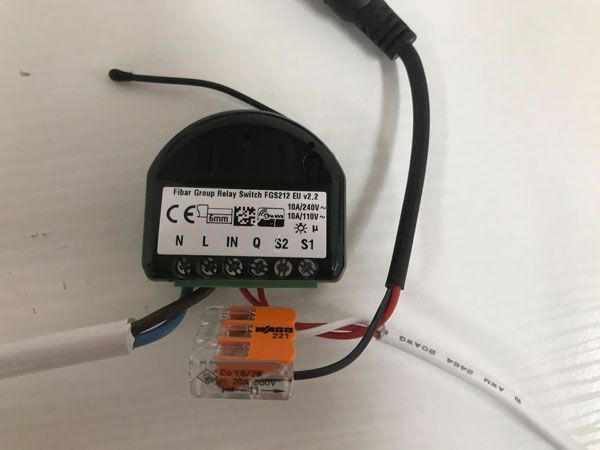

Voor het bedienen van de solenoid schakelaar (spoel uit de Kallox) gebruiken we een FIBARO relais module.

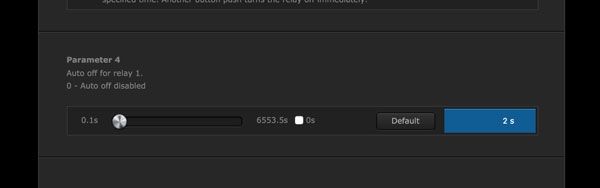

 Bij de parameters stellen we de module zodanig in dat hij na 2 seconden automatisch uit gaat (auto-relais off functie).  Dit doe je door parameter 4 op de waarde 2 in te stellen.

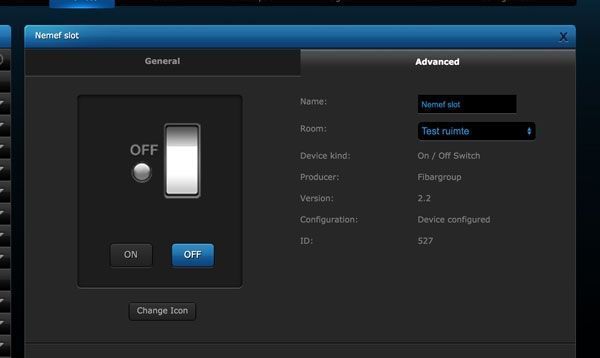

 Hier zie je de knop waarmee het slot bedient kan worden.
