Maak je garagedeur slim
Dit project in het kort
Wat maken we slim :
We gaan je automatische garagedeur slim maken
Hoe lang ben je er ongeveer mee bezig :
1 uur.
Moeilijkheidsgraad :
Moeilijk.
Gebruikte producten in dit project
52,50 59,99
Slimme garagedeur | De garagedeur openen waar je ook bent
In ieder geval een elektrische garagedeur waar met bedrade drukknop

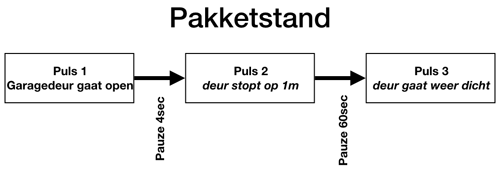

Vaak is er naast een afstandsbediening ook een mogelijkheid om een bedrade knop aan te sluiten op de garagedeur (bediening van binnen uit). Op deze contacten gaan wij een slimme module aansluiten. Als je de module vanuit je smart home controller bedient dan is dat hetzelfde als op de knop drukken. De deur zal opengaan-stopppen-dichtgaan.
sommige deuren hebben een aparte ingang voor open en voor dicht. Dat is nog beter want dan kun je met een dubbele relaismodule beide contacten schakelen en weet je altijd zeker dat de deur open of dichtgaat.
- Domotica controller die werkt met de inbouwmodule
- Slimme relais inbouwmodule
Stel wel even de auto-relay off waarde in op 1 seconde. De meeste slimme modules hebben deze parameter waarmee de module na 1 seconde inschakelen automatisch weer uitschakelt. Heeft je module deze functie niet dan kun je het ook via een scene doen. Maak een scene die start als de module ingeschakeld wordt, en die na 1 seconde dezelfde module weer uitschakelt.
Voorbeeld 1 | Dexxo 800 garagedeur bediening

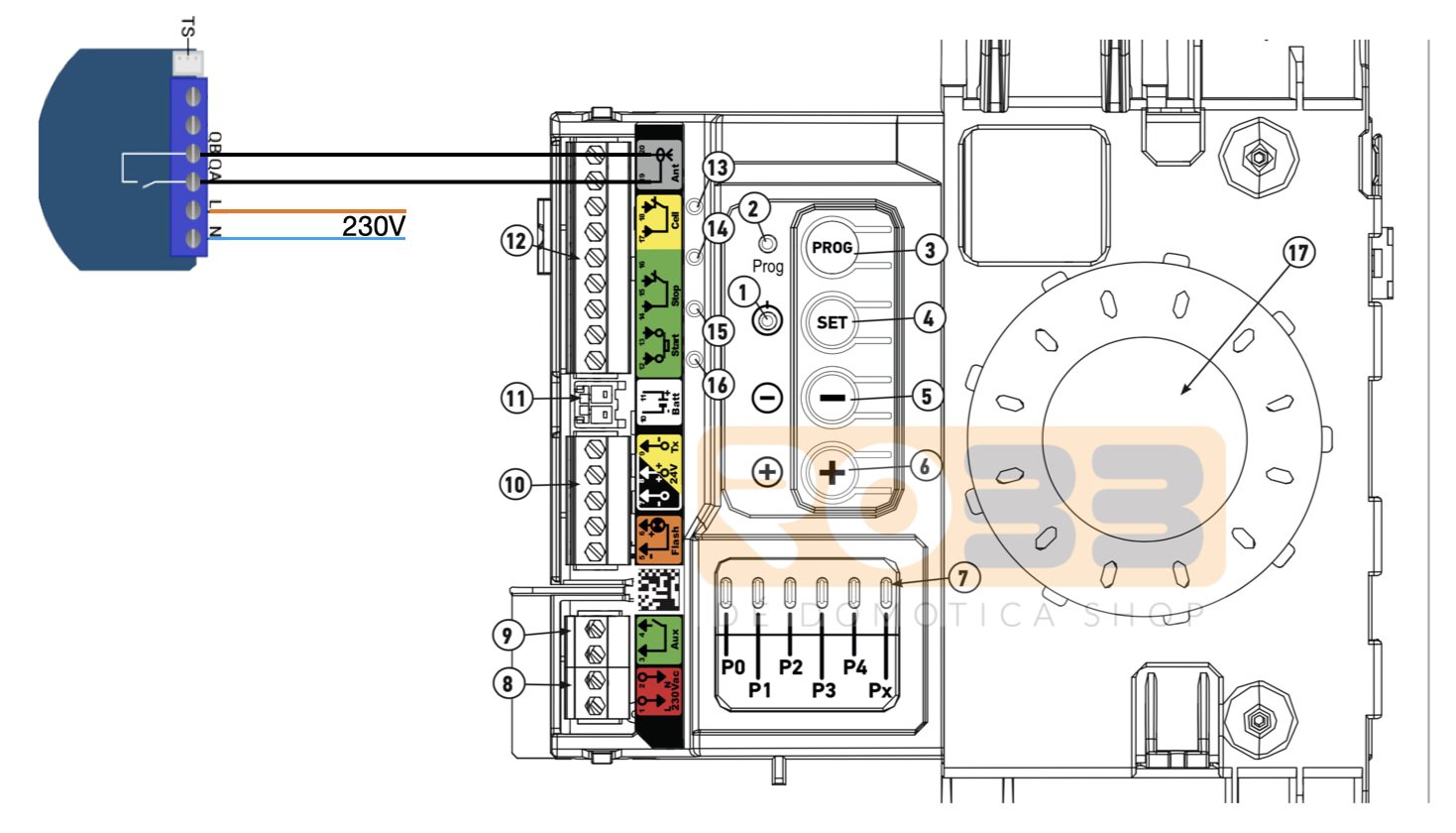

De Dexxo 800 io garagedeurmotor van Somfy heeft de mogelijkheid om een externe schakelaar aan te sluiten op contact 12-13. Om bij de contacten te komen verwijder je eerst de witte lampenkap met de hand waarna je met 2 schroefjes de plastic kap los kunt maken. Nu zie je aan de achterkant een rij met aansluitblokjes.
Voorbeeld 1 | Een Somfy Dexxo io motor aansluiten op je domotica systeem
Voorbeeld 2 | Hormann garagedeur bediening

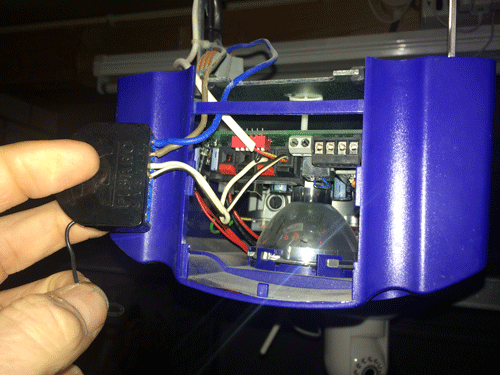

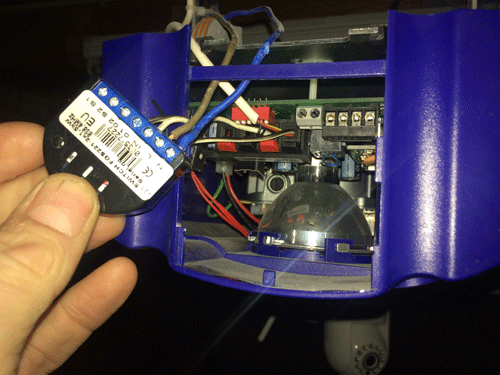

Hier zie je hoe de FIBARO module is aangesloten op de garagedeurschakelaar van Hormann. De bruine en blauwe draad verzorgen de stroomvoorziening van de module. De witte en zwarte draad zijn aan 1 kant aangesloten op de module-uitgangen IN en O1 (dit is feitelijk het relais dat geschakeld wordt). De andere kant van de draden is parallel aangesloten over de 2 draden van de pulsdrukker op de muur. Denk eraan dat de FIBARO module met parameter 4 en eventueel 5 ingesteld is als pulsuitgang!

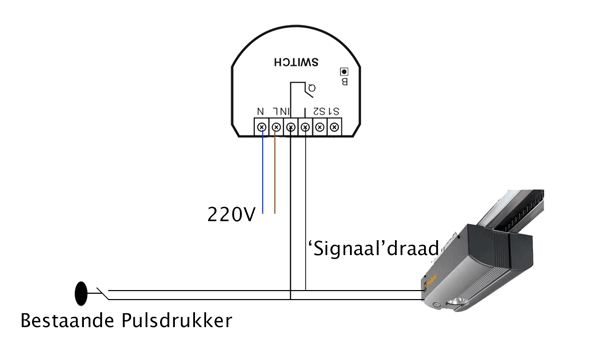

Aansluitschema Z-wave domotica garagedeur op basis van een FIBARO relais inbouwmodule:
Voorbeeld 2 | Een Hormann motor aansluiten op je domotica systeem
(zie ook garagedeur deel 2 project )
Slimme garagedeur | Zo werkt het in de praktijk
Slimme garage | Met statusmelding
Hierboven koppelden we een garagedeur aan het Z-wave netwerk door een FIBARO-schakelaar parallel over de drukknop te plaatsen. Maar we willen ook de garagedeur met een rolluik schakelaar kunnen bedienen. Het voordeel hiervan is dat we de garagedeur ook gedeeltelijk open kunnen zetten, en dat we terugmelding krijgen over de stand van de deur. Garagedeur project 2 dus.
- een Hormann Supramatic garagedeur motor,
- een Qubino flush shutter ZMNHD01,
- een 24Volt voeding.

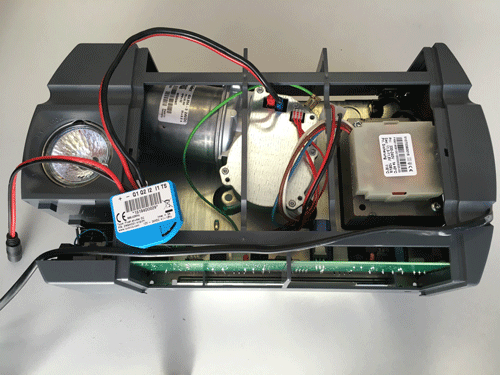

We hebben de Qubino middels de uitgangen Q1 en Q2 aangesloten op de plus en min van de motor. De Qubino module krijgt voeding van een 24V voeding.
Na inclusion in de Home Center 2 kunnen we de motor twee kanten op laten draaien. Door het ontbreken van een weerstand stellen we via parameter 74 de tijd in die de garagedeur erover doet om te openen en te sluiten.
Demonstratievideo van de slimme Z-wave garagedeur:

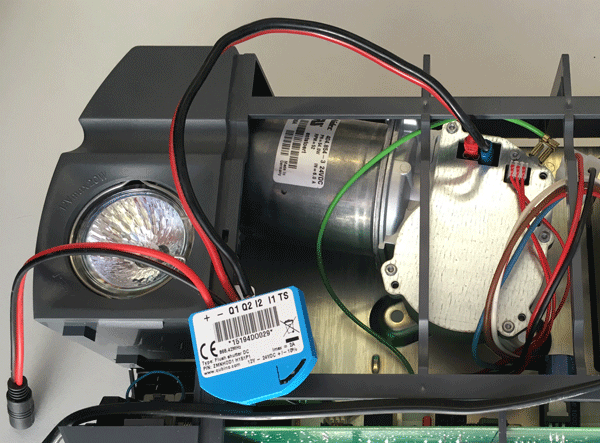

Aansluit overzicht van de Qubino rolluikmodule (DC) op de motor:
Slimme garage | Met statusmelding
In ons eerste garagedeurproject koppelden we een garagedeur aan het Z-wave netwerk door een FIBARO-schakelaar parallel over de drukknop te plaatsen. Maar we willen ook de garagedeur met een rolluik schakelaar kunnen bedienen. Het voordeel hiervan is dat we de garagedeur ook gedeeltelijk open kunnen zetten, en dat we terugmelding krijgen over de stand van de deur. Garagedeur project 2 dus.
- een Hormann Supramatic garagedeur motor,
- een Qubino flush shutter ZMNHD01,
- een 24Volt voeding.
We hebben de Qubino middels de uitgangen Q1 en Q2 aangesloten op de plus en min van de motor. De Qubino module krijgt voeding van een 24V voeding.
Na inclusion in de Home Center 2 kunnen we de motor twee kanten op laten draaien. Door het ontbreken van een weerstand stellen we via parameter 74 de tijd in die de garagedeur erover doet om te openen en te sluiten.
Demonstratievideo van de slimme Z-wave garagedeur:
Aansluit overzicht van de Qubino rolluikmodule (DC) op de motor:
