Z-wave wekkerradio | Word wakker met een scene
De ideale oplossing om wakker te worden... Met de ingestelde alarmen kun je iedere scene starten die je wenst. Bijvoorbeeld het licht aan op de badkamer of de radio die zachtjes begint te spelen. Alles is mogelijk met de Z-wave wekkerradio.
Voor de slimme wekkerradio is het handig om een apparaat te kiezen dat op minimaal 6V werkt. Dan kun je de voeding van de radio gebruiken om de binaire sensor te voorzien van stroom. Leuk aandachtspuntje: soms staat in de handleiding van zo'n wekkerradio dat het minimale voltage 8V is, maar wij ontdekten dat deze vanaf 6V al werkt. Opdat je het maar even weet! Je moet alleen wel uitvinden welke draden de speaker activeren.
Wat heb nodig :

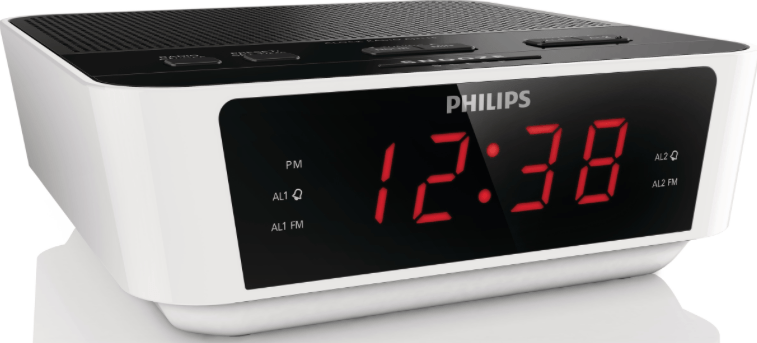

- 1 Philips wekkerradio AJ3115 (14,95 online te koop)
- 1 FIBARO binaire sensor
- Soldeerbout, kleine kruiskopschroevendraaier

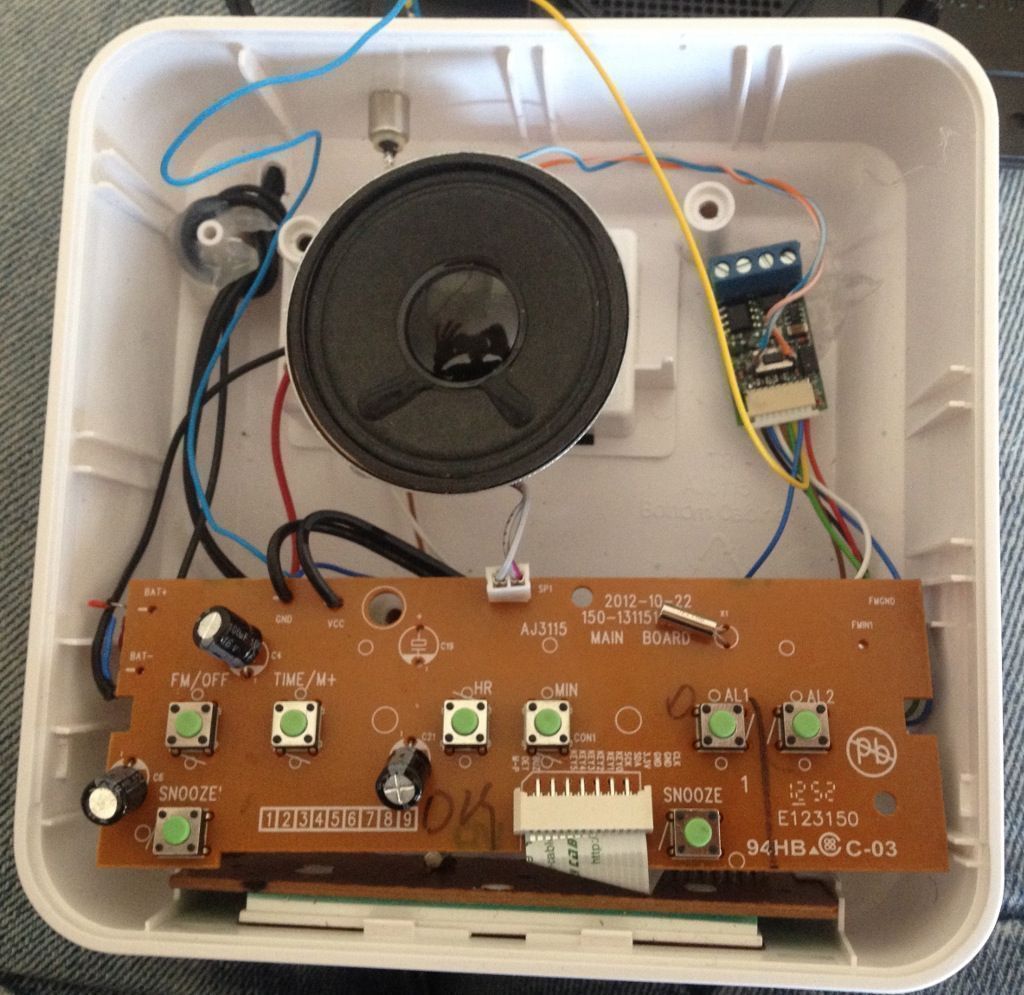

Dit is de binnenzijde van de wekkerradio. De voeding (zwart-blauw) en input 1 moeten aangesloten worden op het board.

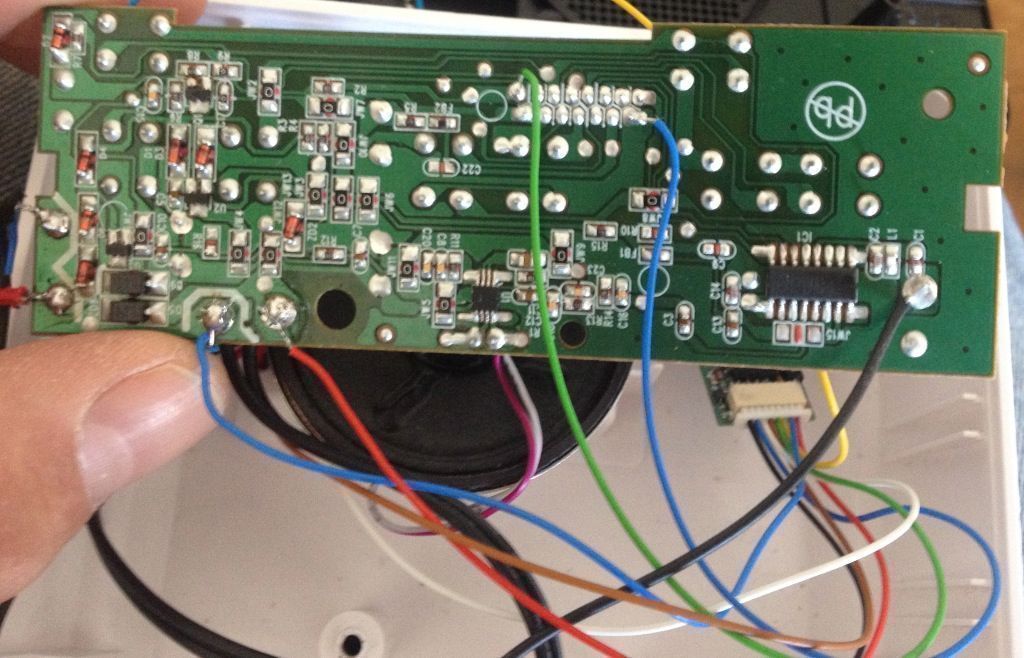

Hier zie je de aansluitingen van de binaire sensor. De blauwe en de groene zijn de inputs en de blauwe en de rode zijn de voedingsdraden. Deze Z-wave wekkerradio werkt op 6V. Om de Z-wave module in het netwerk op te nemen, moet je wel even de kast openmaken om bij de 'include-knop' te komen. We zijn nog aan het experimenteren of we dat anders kunnen oplossen, maar daar zijn we nog niet helemaal uit.
Nu kun je een scene starten die geactiveerd wordt wanneer het alarm afgaat. Het is een 'normaal gesloten'-verbinding, dus de trigger moet staan op not-triggered.
Tip! Je kunt een extra drukknop aan de buitenzijde aanbrengen om een extra Z-wave knop te maken (de binaire sensor heeft namelijk twee inputs). Hiermee kun je een willekeurige scene starten, bijvoorbeeld alle lampen uit, of alarm beneden inschakelen. Je verbindt dan de blauwe en de gele draad aan een pulsschakelaar.
Een van onze klanten meldde dat het mogelijk moet zijn om dit op basis van een Z-wave RGBW-module te maken. Dat hebben wij nog niet getest, maar daarmee zou je nog meer schakelaars kunnen gebruiken.
Demonstratievideo Z-wave wekkerradio met Z-wave jaloeziegordijn:

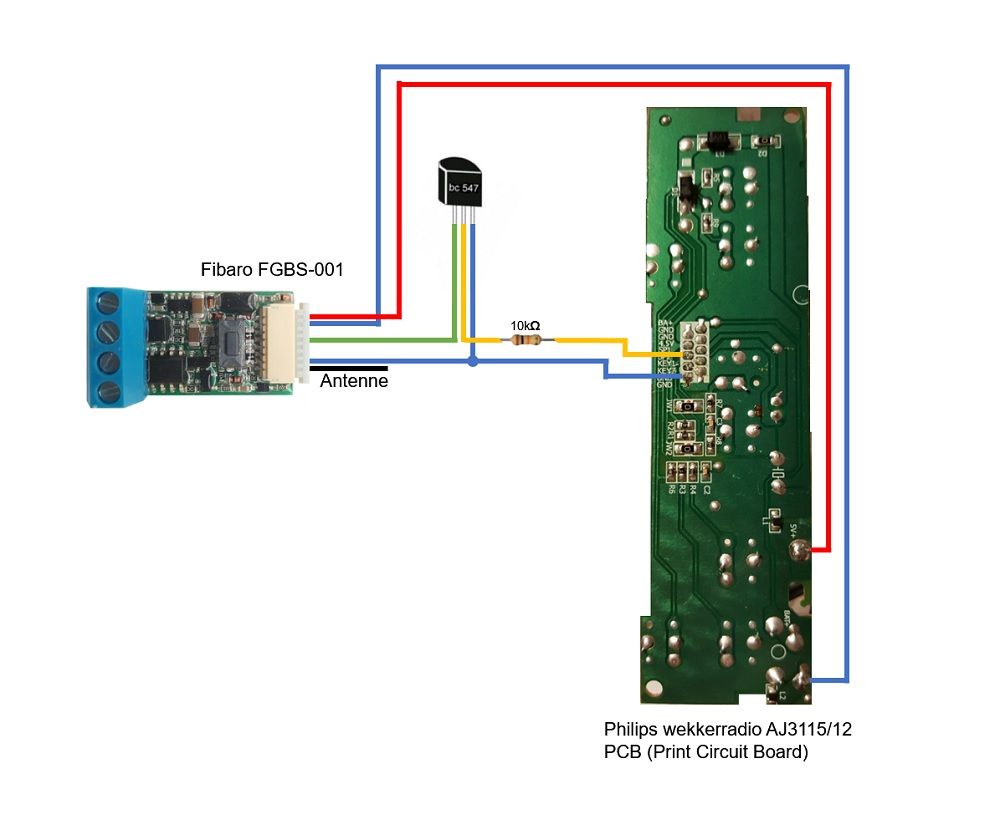

Van een klant (bedankt Ivo!) ontvingen we overigens een schematische tekening. Hij concludeerde dat je nog een extra weerstand nodig kan hebben.
