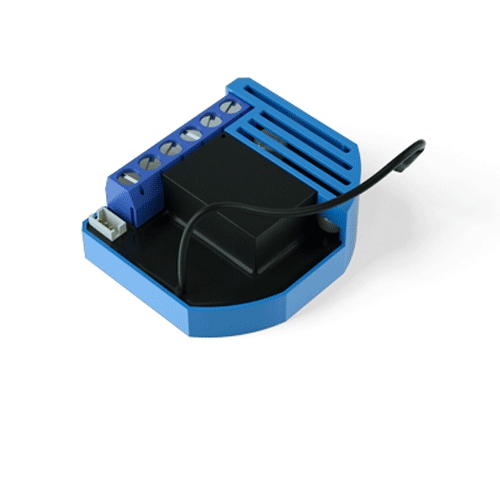

Qubino Flush 1d Relay Z-Wave 2300W

Ik heb dit relais gebruikt om mijn garagedeur via Home Assistant te kunnen bedienen. In plaats van dure accessoires van de leverancier, heb ik nu volledig lokaal controle. Dit relais werkt met de 30V DC aansluiting achter in de garagedeurmotor en brugt twee uitgangen op het achterpaneel om de deur te openen of te sluiten. Het relais is daarnaast klein genoeg om achter het afdekplaatje op de motor te plaatsen. Volledig onzichtbaar ingebouwd dus. Het apparaat voelt heel solide aan, ik vind de afwerking beter dan soortgelijke apparaten van bijvoorbeeld Fibaro.

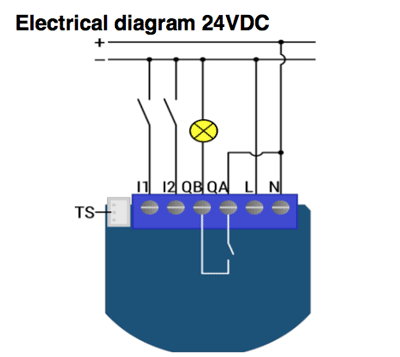

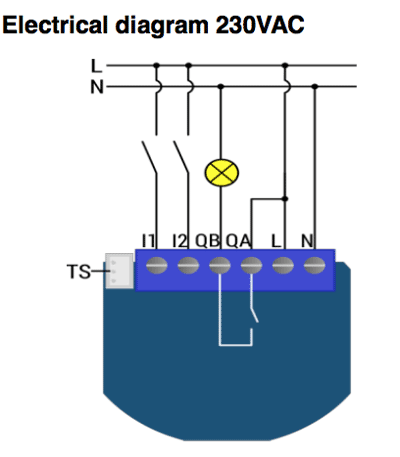

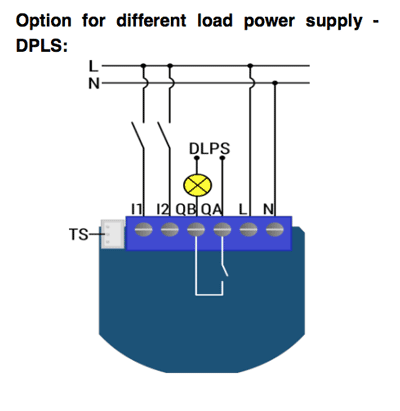

Kleine relay die goed in de inbouwdoos achter de bestaande schakelaar past. Koppelen aan de smart hub (in dit geval een Homey Pro 2023) via een 24 volt voeding gedaan (via Homey, Apparaten en dan Qubino zoeken. Volg de instructies (S button)). Op deze manier kan je de S (service) button gebruiken in plaats van de schakelaar op de I1 ingang. Om de schakelaar te kunnen gebruiken heb je hem al een soort van in de inbouwdoos zitten en met de smarthub bij de relay te gaan staan is super onhandig. Let op; op youtube staan video's waar deze relay met 230 volt wordt gekoppeld middels de S button. De manual geeft duidelijk aan dat de S button NIET gebruikt mag worden op 230 volt. Zou het dan ook niet proberen. Enige minpuntje is dat de fasedraad (bruine draad) naast de L ook nog aan de Q(in) moet. Hierdoor heb je 2 wago's (3-voudig) of 1 wago (5-voudig) nodig (de bestaande fasedraad splitsen naar 3 aansluitingen, L, Q(in) en naar de schakelaar). De flush past prima in de inbouwdoos, maar met de wago's wordt het wat proppen. Gebruik je geen schakelaar dan heb je het geprop niet. Zou handiger zijn als Qubino de L en Q(in) intern doorverbind zodat je maar 1 fasedraad zou hoeven aan te sluiten, maar zeker niet onoverkomelijk! Mis je een blauwe draad, trek er een vanaf de inbouwdoos waar de schakeldraad heen loopt. Mocht je de relay achter een hotelschakelaar gebruiken, trek dan zowel een blauwe (nul) als een bruine (fase) vanaf de doos waar de schakeldraad heen loopt. 4 sterren vanwege de L en Q(in), anders waren het er 5.

Werk lekker eenvoudig en in veel scenario’s

Nadat mijn sonoff/tasmotamodule het leven heeft gegeven moest er iets nieuws komen voor de verwarming in de badkamer. Helaas iets te veel vermogen voor de zigbee module van robbsmarrt, dus het is de qubino geworden. Makkelijk aan te sluiten, hij moet echter wel rechtstreeks op de 230 aangesloten worden. Kreeg 0 respons achter een schakelaar met ingebouwde led. Let op bij het uitpakken. De module zit vrij los in de verpakking en bij het verwijderen van het kartonnen wikkel viel de module er uit. Geen schade. 1,5 jaar later: Inmiddels overgestapt van Homey naar HomeAssistant. Module werkt hier ook achter de Aeotec zwave stick.

Werkt goed als enkelvoudig relais. Opgepast: er staat na aansluiting steeds 24V over N naar de I1 en I2 ingangspoorten. Voor het aansluiten van bepaalde schakelaars met een ingebouwd LED lampje is dit een probleem omdat de LED steeds aan blijft, ook als het relais eigenlijk "uit" staat. (Aan = 240V over N/I1, uit = 24V over N/I1.)

Heb de module gebruikt voor een garagedeuropener. Zelf een eigen versie 3 ontworpen waarvoor je geen aanpassing aan de Hormann Supramatic motor hoeft te doen en gewoon gebruik maakt van de bestaande aansluitingen. Enige extra onderdelen is een optocoupler (4N25), weerstand 47 kOhm (Proefondervindelijk vast gesteld wat de juiste waarde is), stukje gaatjespint om het bij elkaar te solderen en een stuk tape om het geheel elektrisch dicht te pakken zodat het niet ergens een kortsluiting kan veroorzaken. Als voeding wordt de 24 V aansluiting op het schroefblokje gebruikt (pinnen 5 & 22 met beschrijving 24V & 0V). Relais aansluitingen (Q in/out) op de klemmen waar de garagedeur schakelaar op kan worden aangesloten (zelf heb ik die niet). De klemmen voor de lichtsluis geven 24 V als de deur door de motor geopend is. Rode klem verbonden met 47 kOhm weerstand en dan met Pin 2 van een optocoupler (4N25). Pin 3 van de optocoupler met de zwarte klem. Pin 6 van de optocoupler verbonden met de 0V aansluiting en Pin 5 van de optocoupler met de I2 input van de Qubino (Als binairy sensor).

Ik gebruik reeds enkele van deze relais als zwave inbouw schakelaar voor verlichting enz. Nu gebruik ik deze om mijn tuinpoort te openen via Vera en Alexa. De instellingen zijn eenvoudig en snel aan te passen, in dit geval werkt het potentiaal vrij relais als pulsgever waarbij zelfs de duur van de puls instelbaar is.

Ik ben helemaal nieuw met domotica en kreeg ze niet aan gekoppeld aan mijn Aeon stick. Auto inclusion werkte niet met de stick. Wel door een schakelaar te plaatsen tussen I1 en de fase. Punt 2 volgen uit de gebruiksaanwijzing en klaar. Nu nog wat stoeien met Domoticz. Tip: maak een testopstelling en bouw hem niet eerst in.

Goede kleine relaisschakelaar doet wat hij moet doen, het potentiaal vrij contact is zeker een pluspunt. Eenvoudig aan te melden bij verasecure.

bij extra info staat Energiemeting maar dat is niet mogelijk met deze module, toch niet in Domoticz. ROBBshop : Je hebt gelijk Johan. Ik heb het uitgezet. Dank.
